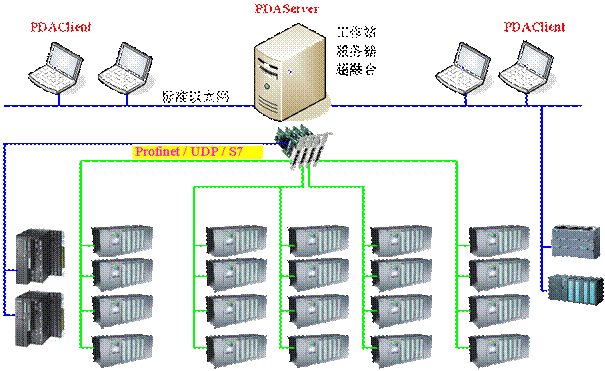

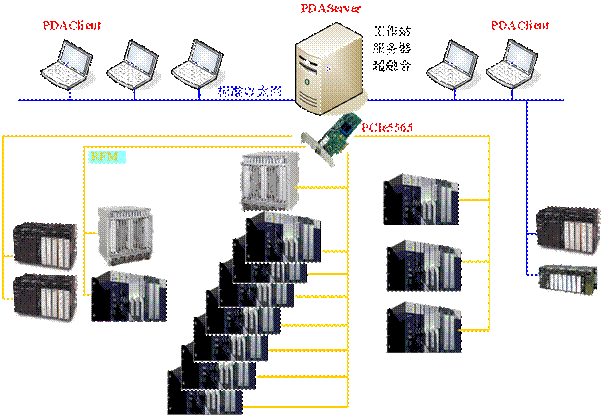

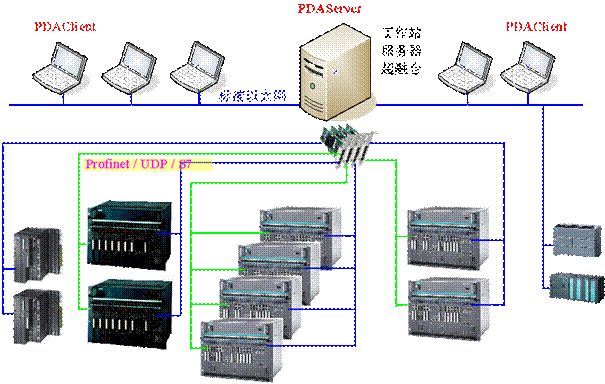

23 热连轧技术方案 23.1　基于S7-1500的热连轧PDA技术方案 全线采用1套PDA系统 PDA服务器安装多块4口以太网卡，集成Profinet通讯协议 通讯协议采用Profinet / UDP / S7 同时在线的客户端数量32+ 图1　基于S7-1500的热连轧PDA网络示意图 23.2　基于GE反射内存网的热连轧PDA技术方案 全线采用1套PDA系统 PDA服务器安装PCIe5565一块，内存网光纤接入交换机，不建议交叉连接，下图网络为示意图 同时在线的客户端数量32+ 图2　基于GE反射内存网的热连轧PDA网络示意图 23.3　基于TDC的热连轧PDA技术方案 全线采用1套PDA系统，基于以太网 PDA服务器安装多块4口以太网卡，集成Profinet通讯协议 通讯协议采用Profinet / UDP / S7，CPU555自带以太网口也用于PDA通讯，对于CPU551适当增加CP51M1 同时在线的客户端数量32+ 图3　基于TDC的热连轧PDA网络示意图 23.4　基于TMEIC反射内存网Tc-net的热连轧PDA技术方案 全线采用3套PDA系统（主要受限于Tc-net 1g 网卡性能） PDA服务器安装Tc-net 1g 网卡一块（V3000、ODG），下图网络为示意图 同时在线的客户端数量32+ 图4　基于TMEIC反射内存网Tc-net的热连轧PDA网络示意图
