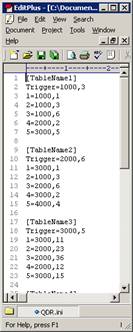

5 DBU - 数据库系统及升迁工具 数据库支持SQL语句且具有较好的开放性，有必要将PDA采集的高频数据升迁到关系型及时序型数据库中，实现PDA采集点与各数据库表名、字段名及数据的统一。 5.1 PDA → SQLServer实时数据 PDA可将采集的数据按配置好的周期数通过dbUpgradeRtA.exe、dbUpgradeRtB.exe ~ dbUpgradeRtJ.exe实时保存到SQLServer/MySQL/Oracle等关系型数据库，数据保存有下图七种触发方式，首次运行时按dbUpgradeRtA.ini、dbUpgradeRtB.ini ~ dbUpgradeRtJ.ini的组态自动创建数据库表，组态变化后人工按ini配置修改表结构。
图5.1 实时写数据库的七种触发方式 5.2

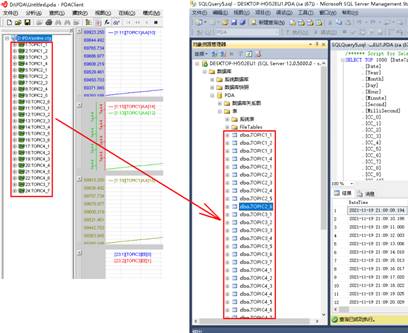

PDA → SQLServer历史数据 dbUpgrade.exe可将历史数据升迁到关系型数据库中，首次运行时按Config.csv自动创建数据库表，可降频升迁。

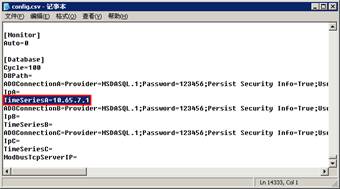

图5.2 PDA组态升迁到关系型数据库 5.3 PDA → influxDB实时数据 dbUpgradeRtTS.ini配置实时写数据库的触发条件和哪些变量写入哪张数据库表。 dbUpgradeRtTS.exe调用influx_Rt.exe按配置文件dbUpgradeRtTS.ini当满足七种触发条件之一时实时写一次数据库表，支持0.1秒级别的频度，写入influx的字段名在Config.csv中的FFS列要作正确配置，IP及文件路径配置如下：
图5.3 PDA组态升迁到influxDB 5.4 自动报表 自动报表系统是一种大数据分析统计工具。 通过数据库和PDA底层技术提供对微软Power BI、帆软等各类报表工具的充分支持。

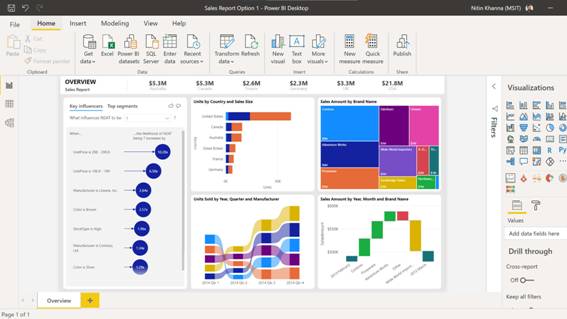

图5.4 Power BI报表样例
图5.5 帆软报表样例

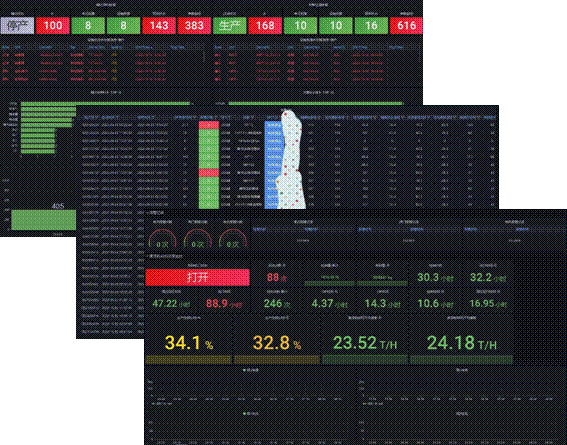

图5.6 grafana组态的实时和统计报表 |
||||||
|
|
||||||
|
