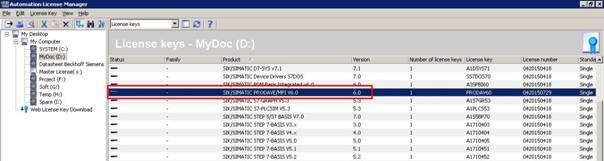

14 MPI/DP变量存取 数据源类型为3，注意字节交换。采样周期10ms以上数量级。 请安装好Prodave6及其授权，需要它的支持。

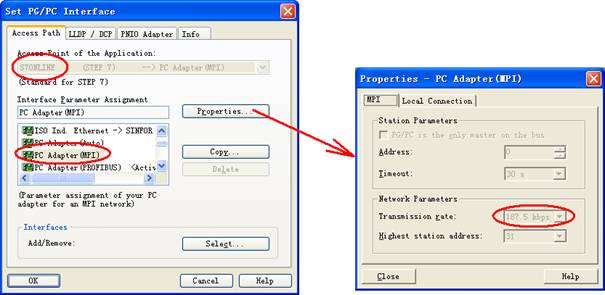

可采集的数据区为IB[0..65535]、QB[0..65535]、MB[0..65535]、DB[1..65535].DBB[0..32767]。 最高通讯速率12Mbps。支持多台PLC和多个MPI/DP卡如CP 5611。 “设置 PG/PC 接口”
设置访问路径，添加应用程序访问点S7ONLINE1，为使用的接口分配参数为PC Adapter(MPI)、PC Adapter(PROFIBUS)、CP 5611(MPI)或CP
5611(PROFIBUS)等，设置好通讯速率。

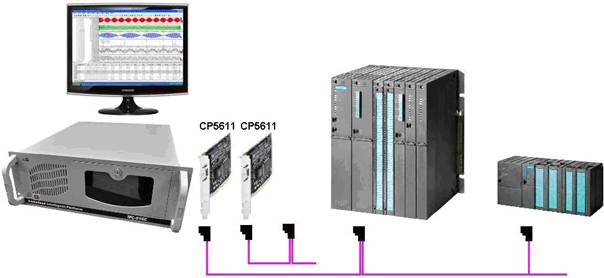

PDA组态Config.csv示例如下： [1000,2CH,10.000ms,,3S,PLC1,,3,,,,,,S7ONLINE,2] No, Name,Adr/note,Unit,Len,Offset ,Gain ,Type,ALM, CH1=, ,MD0 , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH2=, ,MD4 , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 [2000,2CH,10.000ms,,3S,PLC2,,3,,,,,,S7ONLINE,3] No, Name,Adr/note,Unit,Len,Offset ,Gain ,Type,ALM, CH1=, ,MD0 , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH2=, ,MD4 , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 典型应用网络图如下。
PLC中将需要采集的信号集中到某一个DB块，PDA可通过MPI/DP直接读取它，效率更高。 |
||||||
|
|
||||||
|
