58 热连轧TDC基于GDM的PDA系统改造方案 计算机中GDM网卡使用时间稍长就变得很不稳定，经常要重启十多次才能正常，一块卡采集的点数也很有限，价格昂贵。 58.1

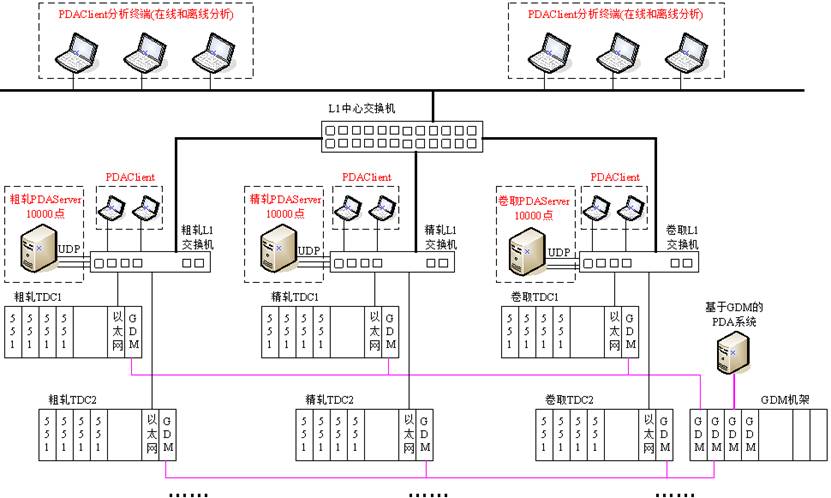

CPU551方案1 每区增加1套PDA高速数据采集分析系统，方案如图1所示。 （1）原基于GDM的PDA系统采集点数有限，保持不变。 （2）新增的PDA系统采用以太网通讯方式，TDC的每块CPU通过CTV_P功能块把需要采集的数据以UDP协议发送到PDAServer。 （3）粗轧区增加1套10000点的PDA系统。 （4）精轧区增加1套10000点的PDA系统。 （5）卷取区增加1套10000点的PDA系统。 （6）新增3套PDA系统，成本稍高，但每个区的高频以太网数据流限定在本区域网络内。 （7）本方案PDA系统性价比高，采用多套方案，成本增加并不明显。 （8）任何接入L1以太网的计算机均可进行在线和离线数据分析。
图1 每区新增1套PDA系统方案 58.2

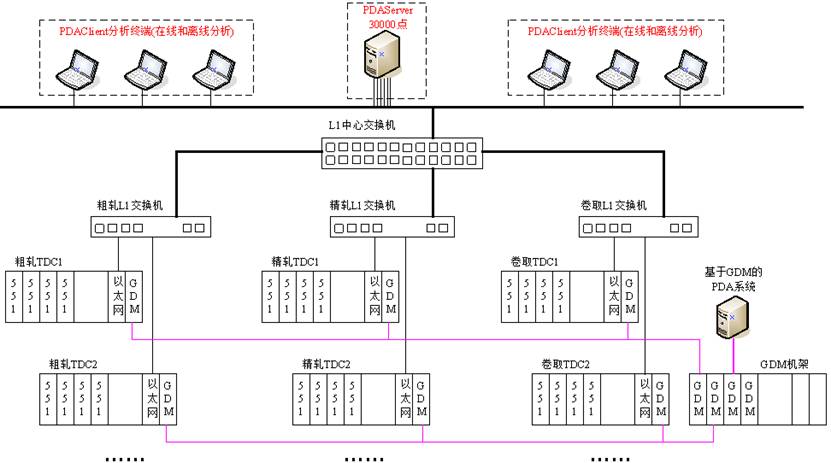

CPU551方案2 三个区共增加1套PDA高速数据采集分析系统，方案如图2所示。 （1）原基于GDM的PDA系统采集点数有限，保持不变。 （2）新增的PDA系统采用以太网通讯方式，TDC的每块CPU通过CTV_P功能块把需要采集的数据以UDP协议发送到PDAServer。 （3）粗轧区、精轧区、卷取区安装1套30000点的PDA系统。 （4）采用1套PDA系统，成本稍低，但每个区的高频以太网数据流都要经过L1中心交换机，骨干网高频数据流较多。 （5）任何接入L1以太网的计算机均可进行在线和离线数据分析。
图2 三个区共用1套PDA系统方案 58.3

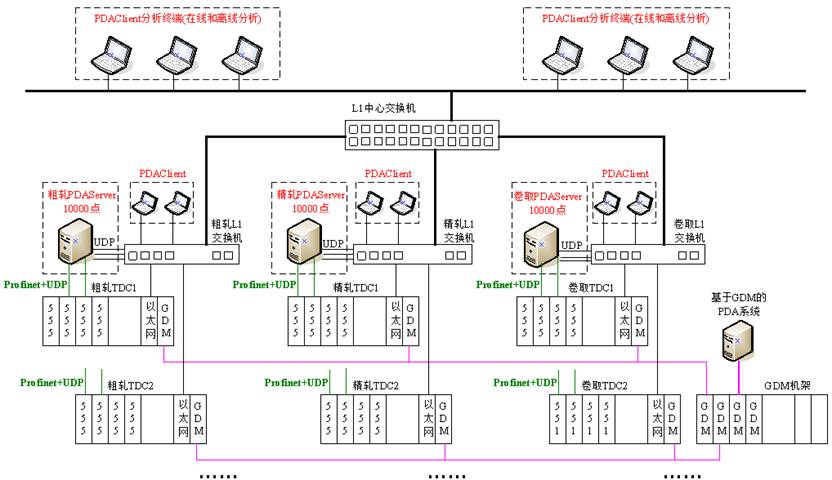

CPU555方案1 每区增加1套PDA高速数据采集分析系统，方案如图3所示。 由于CPU555带有Profinet网口，可以通过Profinet和UDP协议与PDA高速通讯，如果该网口需要隔离，可与PDA服务器网口作一对一连接。 其它同CPU551方案1。
图3 每区新增1套PDA系统方案 58.4

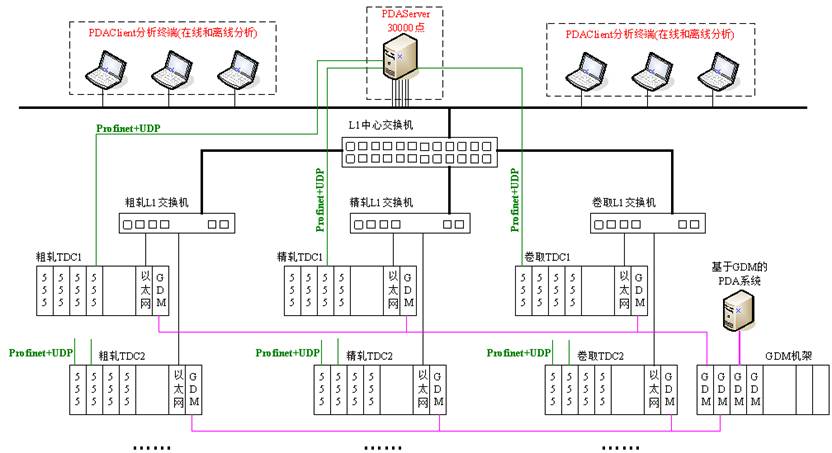

CPU555方案2 三个区共增加1套PDA高速数据采集分析系统，方案如图4所示。 由于CPU555带有Profinet网口，可以通过Profinet和UDP协议与PDA高速通讯，如果该网口需要隔离，可与PDA服务器网口作一对一连接。 其它同CPU551方案2。
图4 三个区共用1套PDA系统方案 |
||||||
|
|
||||||
|
