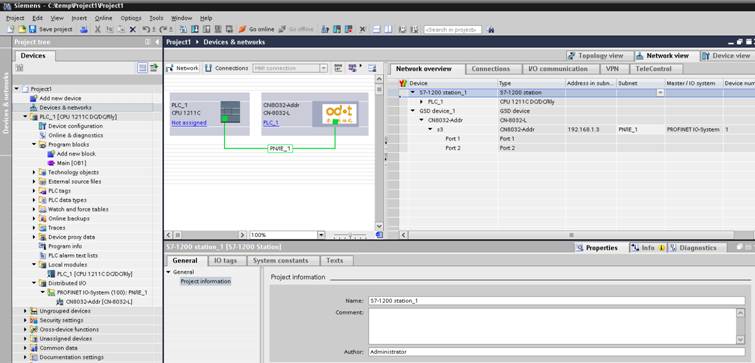

64 Profinet从站网关实现毫秒级数据采集 4.64.1 S7-1200作为Profinet主站或从站 S7-1200作为主站的正常配置如下：

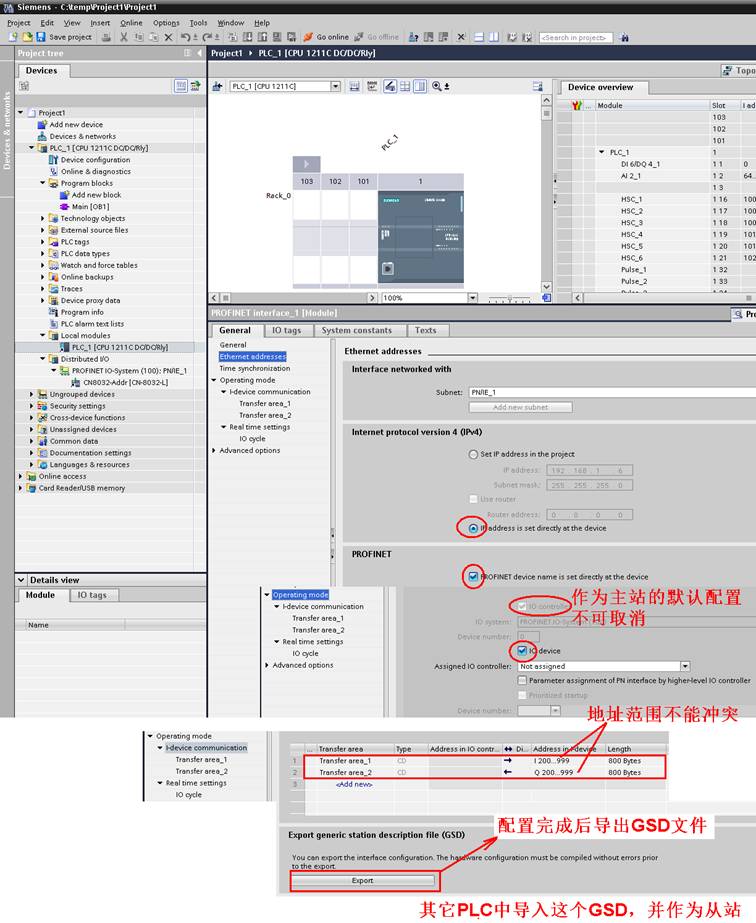

S7-1200作为从站要将通讯的字节数配置导出并导入到主站。

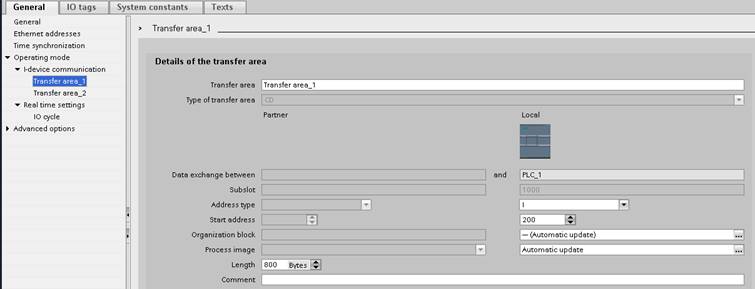

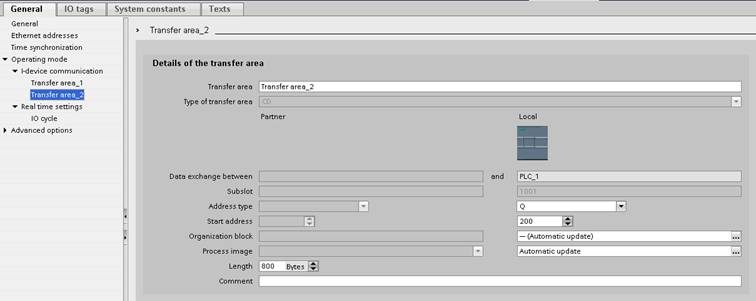

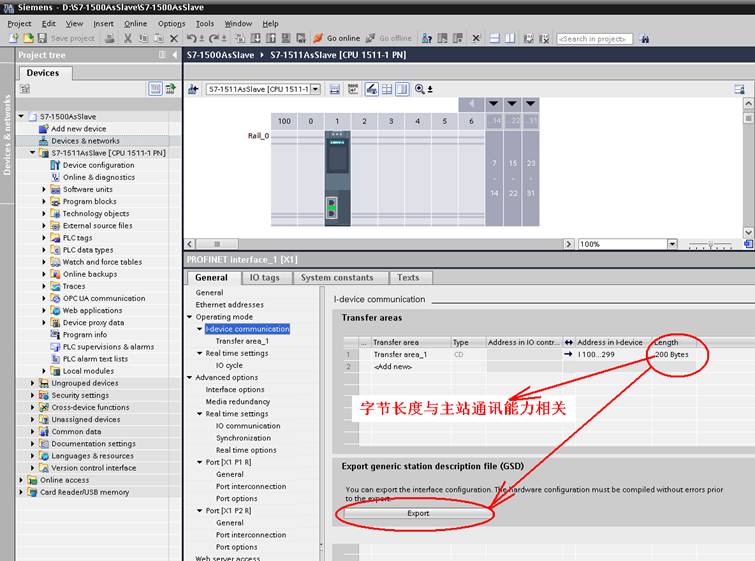

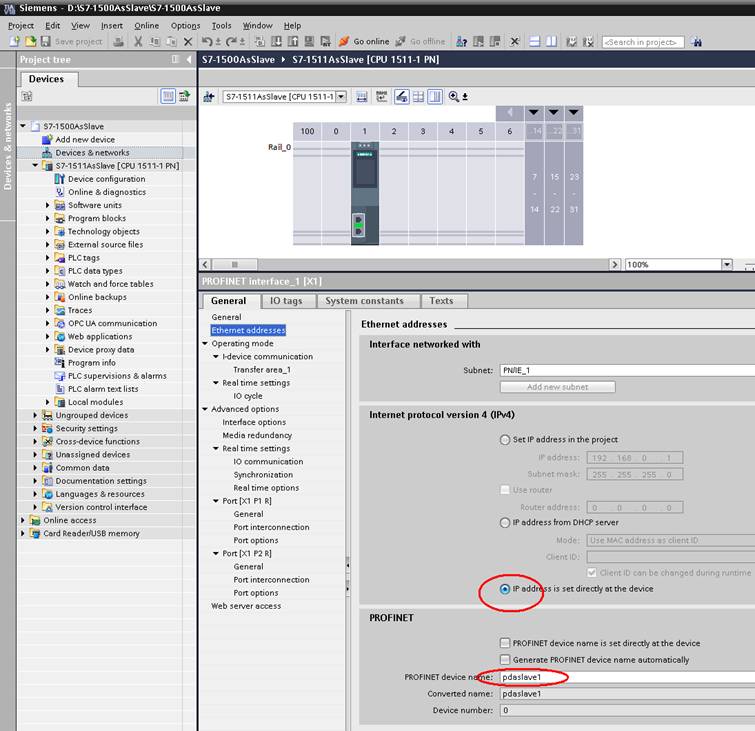

4.64.2 S7-1511作为PN从站网关实现毫秒级数据采集 本例子把S7-1211（主站）的200个字节通过Profinet传到S7-1511（从站），Profinet周期是1ms，S7-1511通过OB32每毫秒把收到的S7-1211的200个字节发送到PDA服务器，OB32的中断周期为0.5ms。PN主站类型没有限制，可以是D455或其它。 （1）S7-1511作为PN从站的设置步骤 S7-1511作如下设置后，导出GSD文件，把其它的通讯程序开发好后下载到PLC中。

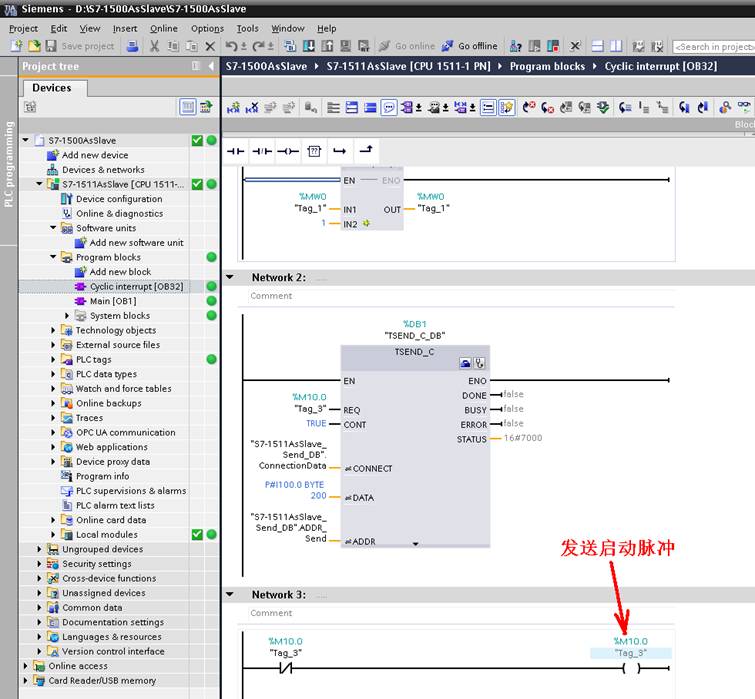

OB32发送程序如下，注意起始的I地址。

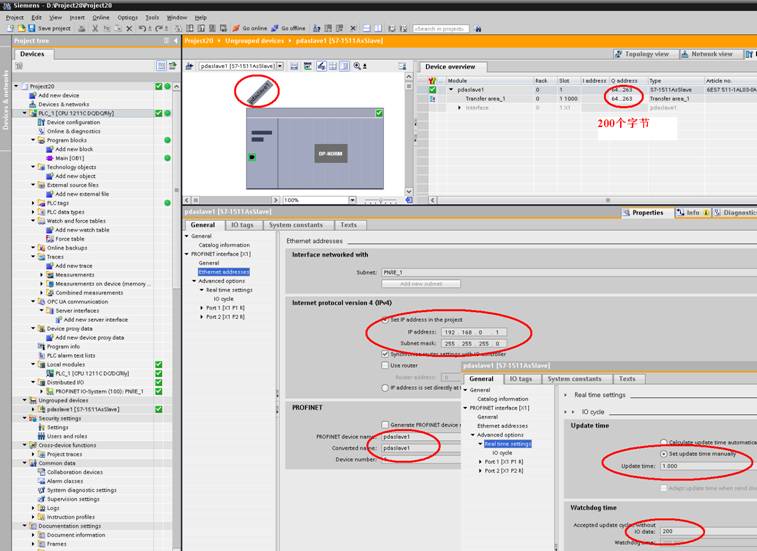

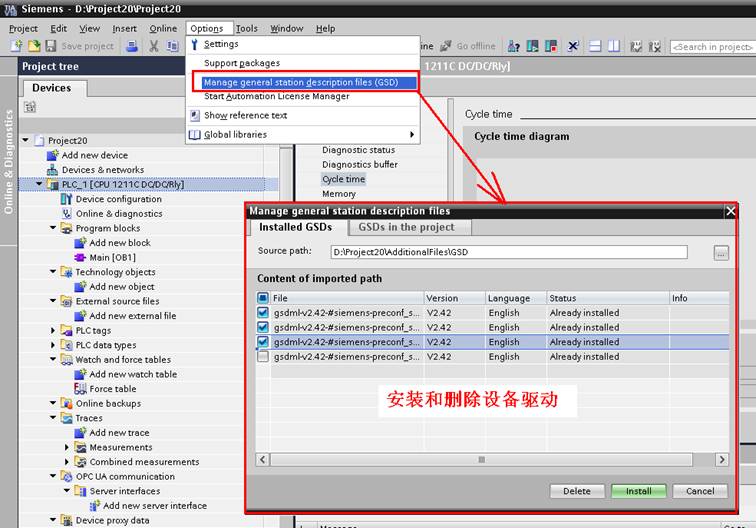

（2）S7-1211设置步骤 安装S7-1511导出的GSD文件。 要发送的数据写入对应的Q地址。
网络组态如下：
|
||||||
|
