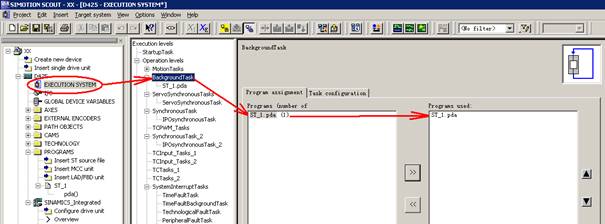

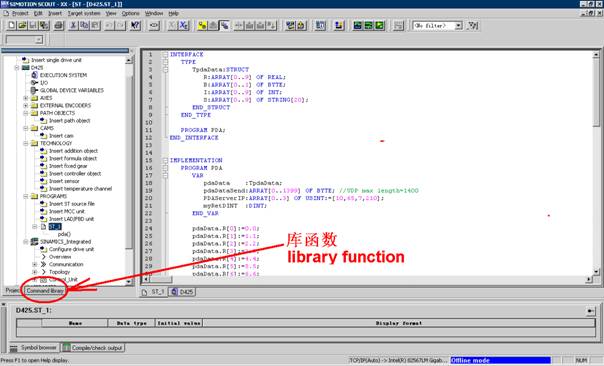

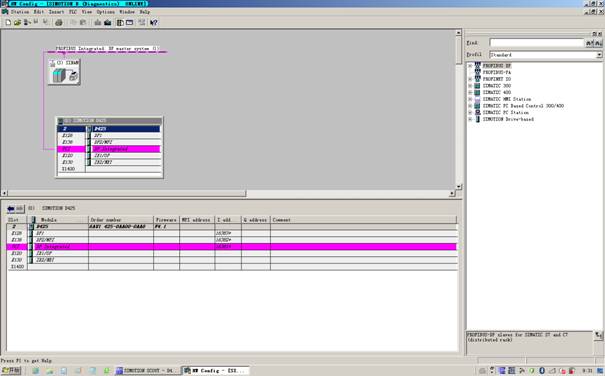

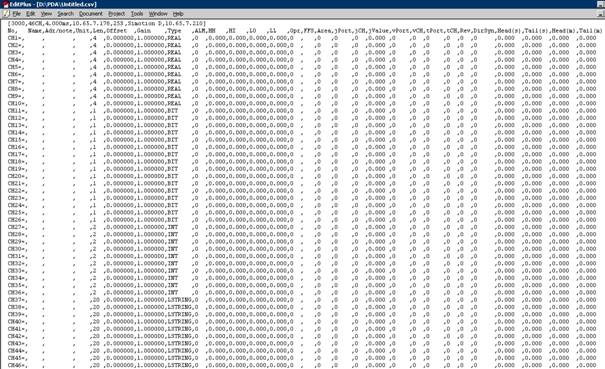

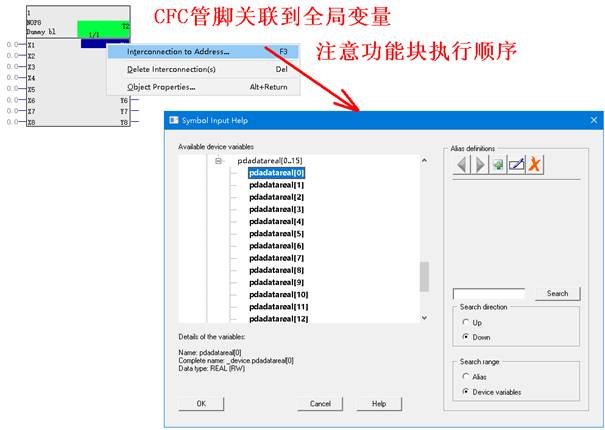

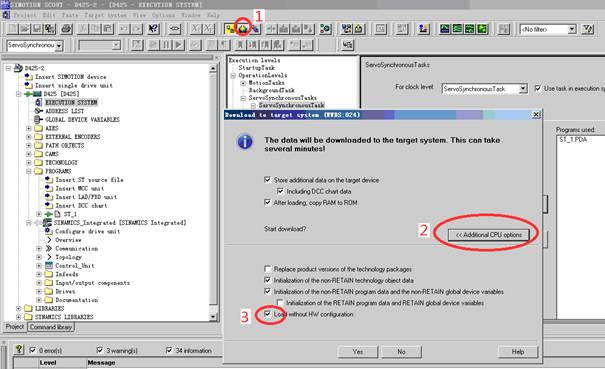

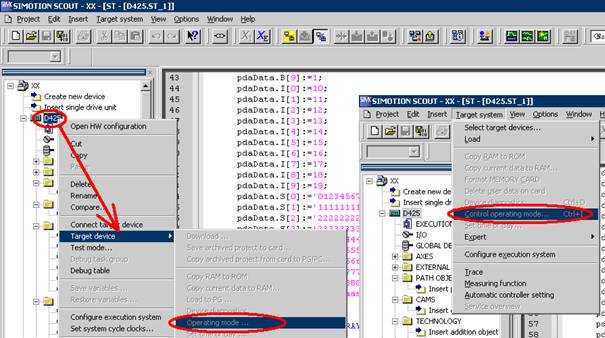

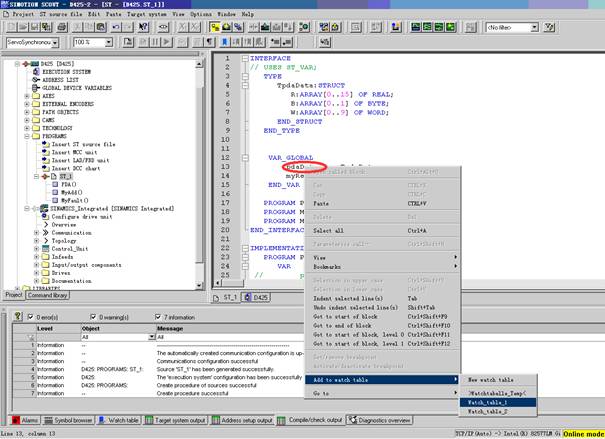

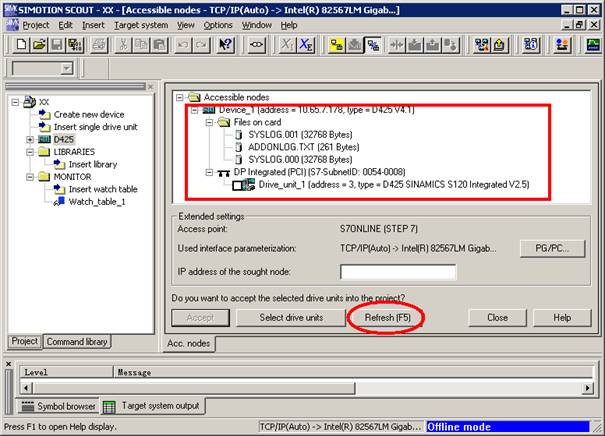

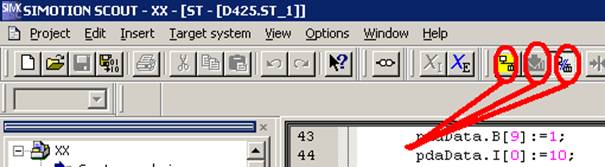

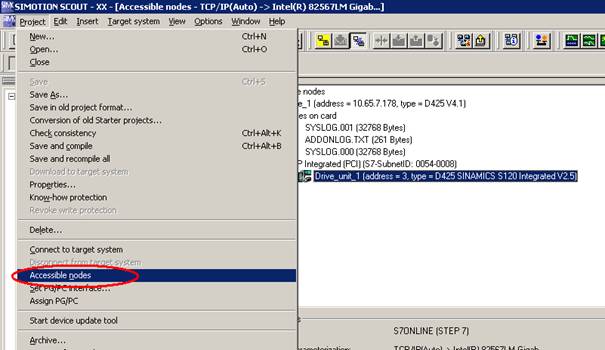

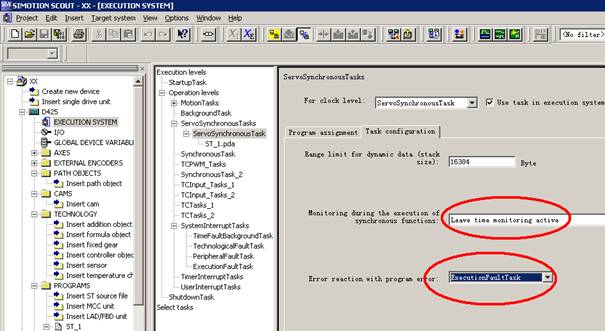

19 Simotion D 编程工具为Scout，在Accessible nodes中在线浏览设备，可确定设备的型号和版本，否则不能联机。 采用UDP通讯协议。新建工程项目，创建ST_1程序。 INTERFACE TYPE TpdaData:STRUCT R:ARRAY[0..9] OF REAL; B:ARRAY[0..1] OF BYTE; I:ARRAY[0..9] OF INT; S:ARRAY[0..9] OF STRING[20]; // 对应 PDA 的 LSTRING END_STRUCT END_TYPE PROGRAM PDA; END_INTERFACE IMPLEMENTATION PROGRAM PDA VAR pdaData :TpdaData; pdaDataSend:ARRAY[0..1399] OF BYTE; //UDP max length=1400 PDAServerIP:ARRAY[0..3] OF USINT:=[10,65,7,210]; myRetDINT :DINT; END_VAR pdaData.R[0]:=0.0; pdaData.R[1]:=1.1; pdaData.R[2]:=2.2; pdaData.R[3]:=3.3; pdaData.R[4]:=4.4; pdaData.R[5]:=5.5; pdaData.R[6]:=6.6; pdaData.R[7]:=7.7; pdaData.R[8]:=8.8; pdaData.R[9]:=9.9; pdaData.B[0] :=_byte_from_8bool(bit0 := FALSE ,bit1 := FALSE ,bit2 := FALSE ,bit3 := FALSE ,bit4 := FALSE ,bit5 := FALSE ,bit6 := FALSE ,bit7 := FALSE); pdaData.B[1] :=_byte_from_8bool(bit0 := FALSE ,bit1 := FALSE ,bit2 := FALSE ,bit3 := FALSE ,bit4 := FALSE ,bit5 := FALSE ,bit6 := FALSE ,bit7 := FALSE); pdaData.I[0]:=10; pdaData.I[1]:=11; pdaData.I[2]:=12; pdaData.I[3]:=13; pdaData.I[4]:=14; pdaData.I[5]:=15; pdaData.I[6]:=16; pdaData.I[7]:=17; pdaData.I[8]:=18; pdaData.I[9]:=19; pdaData.S[0]:='01234567890123456789'; pdaData.S[1]:='11111111111111111111'; pdaData.S[2]:='22222222222222222222'; pdaData.S[3]:='33333333333333333333'; pdaData.S[4]:='44444444444444444444'; pdaData.S[5]:='55555555555555555555'; pdaData.S[6]:='66666666666666666666'; pdaData.S[7]:='77777777777777777777'; pdaData.S[8]:='88888888888888888888'; pdaData.S[9]:='aaaaaaaaaaaaaaaaaaaa'; pdaDataSend := ANYTYPE_TO_BIGBYTEARRAY( anydata :=pdaData // ,offset := 0 ); myRetDINT := _udpsend( sourceport :=3000 ,destinationaddress :=PDAServerIP ,destinationport :=3000 ,communicationmode := CLOSE_ON_EXIT ,datalength :=282 // 282 = 4*10 + 1*2 + 2*10 + (2+20)*10 ,data :=pdaDataSend ); END_PROGRAM END_IMPLEMENTATION 将程序ST_1.pda添加到优先级低的任务中如BackgroundTask，最快周期可设为1个servo cycle，放到其它任务如ServoSynchronousTask中亦可，但发送周期太短时易造成Simotion D停机，可调用出错程序避免。 运行或停止Simotion D。 连接、下载、断开Simotion D。 上述发送的数据对应的PDA组态如下，注意字节交换。 不下载硬件。 全局变量可以右键Add to watch table，能检查是否与PLC程序一致。 通过硬件在线检查是否与PLC一致。
