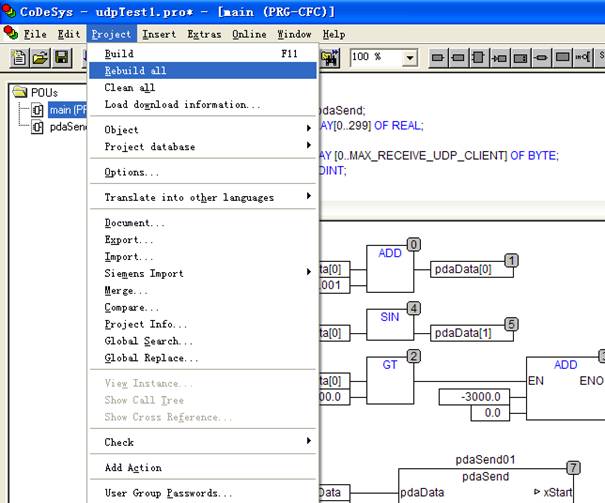

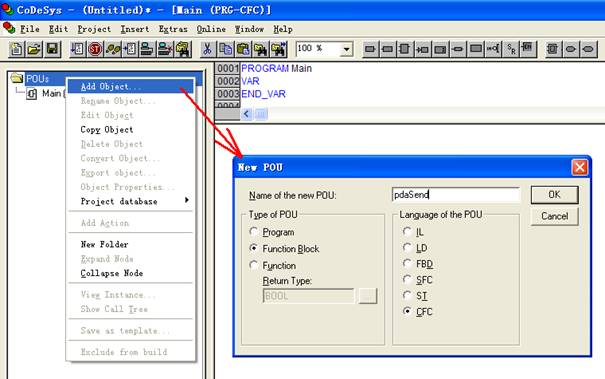

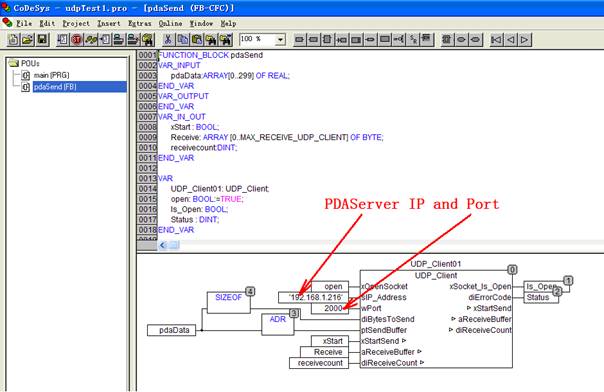

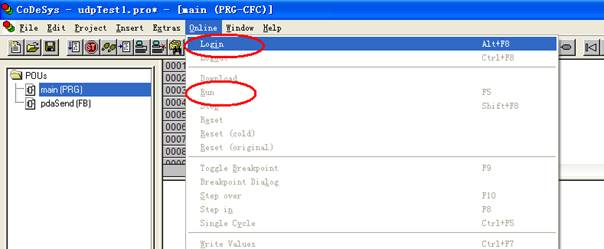

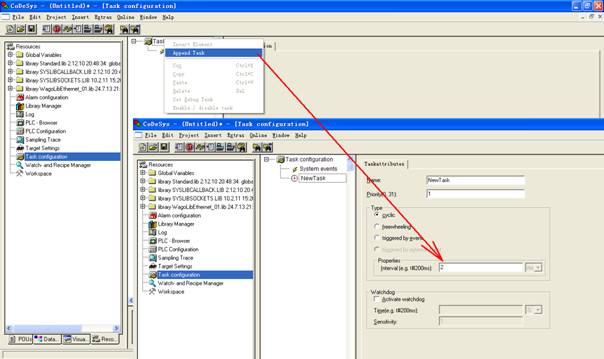

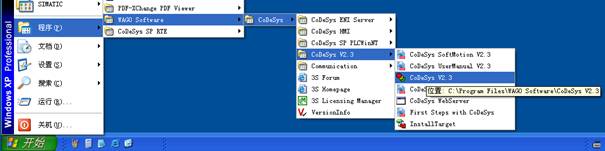

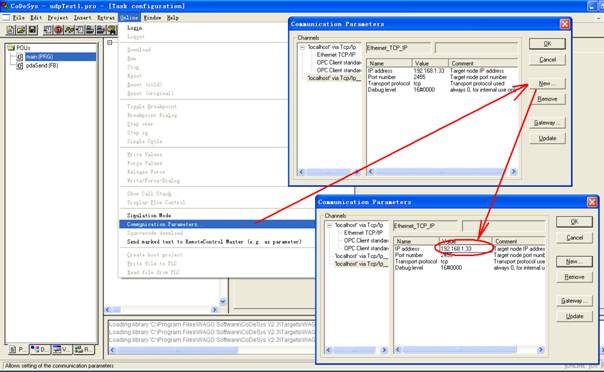

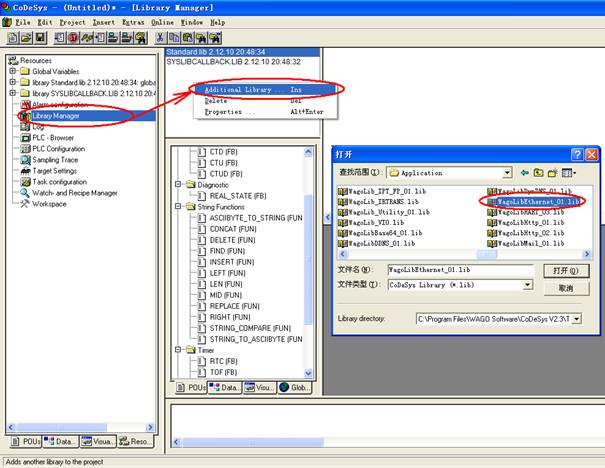

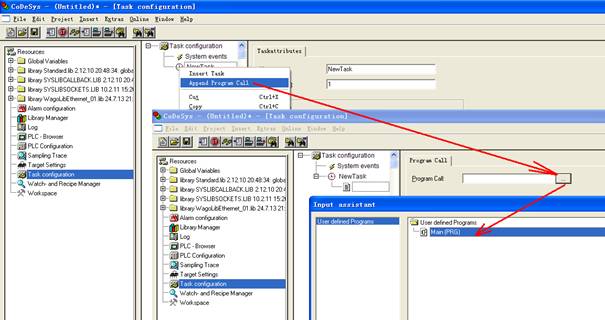

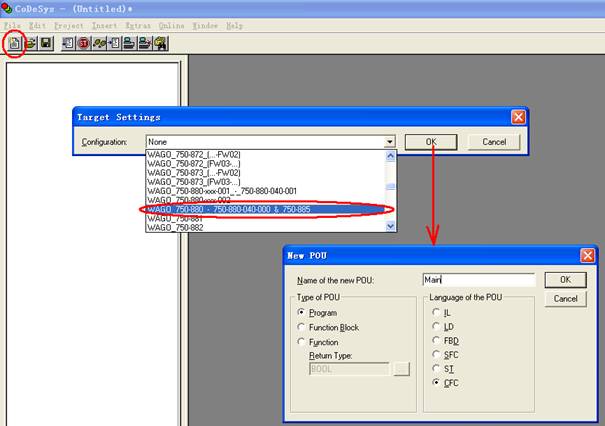

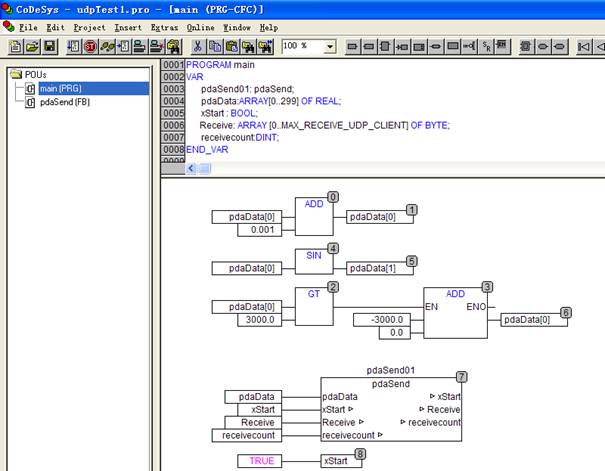

26 Wago万可 项目例子wago_pda_udpTest1.pro，需要时请索取，采用UDP通讯，数据源类型为25，详见4.3节，单台PLC可一次发送1473字节/2ms。 安装wago系统软件前确保.NET framework 4.0能正确安装，如出错作如下处理。 1）开始——运行——输入cmd——回车——在打开的窗口中输入net stop WuAuServ 2）开始——运行——输入%windir% 3）找到有个叫SoftwareDistribution的文件夹，把它重命名为SDold 4）开始——运行——输入cmd——回车——在打开的窗口中输入net start WuAuServ 5）开始——运行——输入regedit——回车 6）找到注册表,HKEY_LOCAL_MACHINE\SOFWARE\Microsoft\Internet Explorer下的MAIN子键，右击main后，在上面菜单中找到“编辑”--“权限”，单击后就会出现“完全控制”等字样，勾上即可放心安装。 执行\Wago\codesys2.3\CoDeSys_2.3.9.44_RELEASE_BUILD20140519134823\Setup.exe安装编程工具。 运行CoDeSys V2.3启动编程环境。 新建工程项目，选择PLC的CPU型号，创建主程序main。 新建一个功能块pdaSend。 添加以太网通讯库WagoLibEthernet_01.lib。 编好pdaSend[FB]程序。 编好Main[PRG]程序。 新建2ms的NewTask任务。 将主程序添加到NewTask中 选择与PLC的联机参数。 将工程项目保存为UdpTest1，编译所有程序。 将计算机IP地址改到与PLC同一个网段，联机后运行。 PDA服务器采集300REAL/2ms组态如下。 [2000,300CH,2.000ms,,25,Note,192.168.1.21] No, Name,Adr/note,Unit,Len,Offset ,Gain ,Type,ALM,HH ,HI ,LO ,LL ,Opr CH1=, , , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH2=, , , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH3=, , , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 …… CH299=, , , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0 CH300=, , , ,4 ,0.000000,1.000000,REAL,0 ,0.000,0.000,0.000,0.000,0
